불량 유형이 열 가지가 넘는데 어디부터 손대야 할까요? 품질 회의에서 모든 불량을 한꺼번에 줄이자고 하면 인력이 분산되어 결국 아무것도 끝나지 않는 경우가 많습니다.
이때 쓰는 도구가 파레토 차트입니다. 불량 유형을 건수나 손실 금액이 큰 순서로 막대로 나열하고 누적비율 선을 겹쳐 그려, 먼저 해결할 대상을 눈으로 고르게 해 줍니다. 앞선 32번 글에서 다룬 특성요인도가 원인을 펼쳐서 찾는 도구라면, 파레토 차트는 그 전에 무엇을 분석할지 고르는 도구입니다.
파레토 차트의 개념과 목적
파레토 차트는 항목을 크기순으로 정렬한 막대그래프와 누적비율 꺾은선을 한 그래프에 그린 도구입니다. 왼쪽 세로축은 건수나 손실 금액, 오른쪽 세로축은 누적비율(%)을 나타냅니다. 막대는 가장 큰 항목이 맨 왼쪽에 오도록 내림차순으로 배열합니다.
목적은 원인을 밝히는 것이 아니라 한정된 인력과 시간을 어디에 먼저 쓸지 정하는 것입니다. 흔히 80대 20 법칙으로 알려져 있지만 이 비율은 경험적 경향일 뿐 항상 맞지는 않으므로 실제 데이터로 직접 확인해야 합니다. 불량 건수뿐 아니라 재작업 시간, 폐기 비용, 고객 불만 건수도 같은 방식으로 정리할 수 있습니다.
가상의 제조 현장 사례
가상의 제조 현장 사례입니다. 자동차용 금속 브래킷을 프레스로 성형하고 도장하는 라인에서 한 달간 출하 전 검사 불량이 늘어 고민이 컸습니다. 검사 담당자는 불량 사유를 스크래치, 버, 치수 불량, 도장 얼룩, 기타로 나누어 기록지에 체크했고, 한 달 치 기록을 유형별로 집계해 파레토 차트를 그렸습니다. 스크래치와 버가 전체의 절반을 훨씬 넘었습니다.
팀은 두 항목을 먼저 분석하기로 하고 현장을 확인했습니다. 스크래치는 적재 대차에서 부품끼리 닿는 부위에서, 버는 금형 날끝이 마모된 시점 이후에 늘어난다는 것을 실물 관찰과 측정으로 판단했습니다. 개선 조치로 대차에 완충 칸막이를 넣고 금형 연마 주기를 앞당겼습니다. 재검증은 같은 분류 기준으로 다음 달 데이터를 모아 차트를 다시 그려, 두 항목의 건수가 줄었는지와 다른 항목이 새로 올라오지 않았는지를 비교했습니다. 원인 판단은 차트가 아니라 현장 확인과 측정으로 내렸다는 점이 핵심입니다.
누적비율 계산 예제
이해를 위한 가상 예시입니다. 한 달 검사에서 불량 200개가 나왔고 유형별 건수는 스크래치 82, 버 56, 치수 불량 34, 도장 얼룩 18, 기타 10입니다. 비율은 유형별 건수를 전체 200으로 나눈 값이고, 누적비율은 큰 항목부터 비율을 차례로 더한 값입니다.
계산하면 스크래치는 82÷200=41%, 버는 56÷200=28%로 누적 69%입니다. 치수 불량은 17%로 누적 86%, 도장 얼룩은 9%로 누적 95%, 기타는 5%로 누적 100%가 됩니다. 상위 2개 유형이 전체의 69%, 상위 3개가 86%를 차지하는 결과입니다.
해석하면 다섯 유형을 모두 다루기보다 스크래치와 버를 먼저 줄이는 편이 효과가 큽니다. 두 항목을 각각 절반으로 줄이면 138개의 절반인 69개가 줄어 전체 불량이 약 34.5% 감소합니다. 다만 건수가 적어도 안전과 직결되거나 고객 클레임 비용이 큰 불량은 건수만으로 순위를 매기지 말고 비용이나 심각도를 함께 봐야 합니다.
표와 도식으로 정리하는 작성 기준
아래 표는 파레토 차트를 그릴 때 단계별로 할 일과 주의점을 정리한 실무표입니다.
| 단계 | 할 일 | 주의점 |
|---|---|---|
| 데이터 수집 | 같은 기간과 같은 기준으로 불량을 기록 | 기간이 짧으면 우연한 쏠림이 생김 |
| 분류 | 유형을 겹치지 않게 나눔 | 기타 항목을 작게 유지 |
| 정렬·누적 | 내림차순 정렬 후 누적비율 계산 | 기타는 크기와 상관없이 맨 오른쪽 배치 |
| 해석 | 상위 항목과 비용·심각도 함께 검토 | 건수만으로 우선순위를 확정하지 않음 |

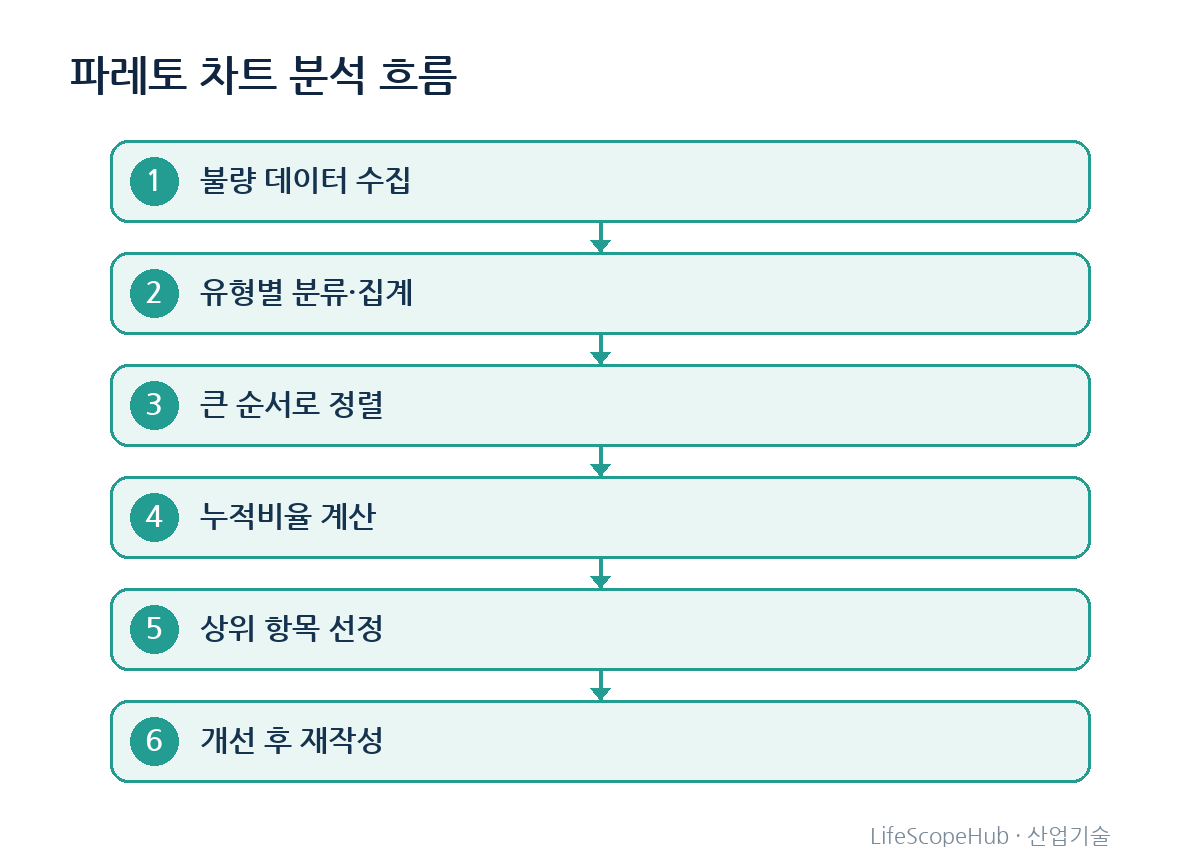

전체 흐름은 아래 도식처럼 수집에서 재작성까지 순환합니다.
자주 하는 잘못된 판단과 대응
기타 항목이 가장 큰 막대가 되는 실수
분류가 뭉뚱그려지면 기타가 커져 차트가 쓸모없어집니다. 기타가 상위권이면 기록 항목을 다시 나누고 기타에 들어간 사례를 풀어 새 유형을 만드세요.
건수만 보고 심각도를 무시하는 판단
작은 막대라도 안전 문제나 고객 이탈로 이어지면 우선순위가 높습니다. 건수 외에 손실 금액이나 심각도 점수를 곱한 차트를 따로 그려 비교하세요.
검사 기준이 흔들리는 데이터를 믿는 실수
검사자마다 불량 판정이 다르면 차트 자체가 왜곡됩니다. 판정 기준과 한계 견본을 정하고 측정 시스템부터 점검하세요.
개선 후 다시 그리지 않는 습관
조치만 하고 끝내면 효과를 알 수 없습니다. 같은 기준으로 다시 집계해 이전 차트와 나란히 비교하세요.
현장 적용 절차
- 분석 목적과 대상 공정, 기간을 정합니다.
- 불량 유형 분류표를 만들고 판정 기준을 공유합니다.
- 기록지나 시스템으로 유형별 건수를 모읍니다.
- 건수를 내림차순으로 정렬하고 비율과 누적비율을 계산합니다.
- 상위 항목을 정하고 현장 확인과 측정으로 원인을 분석합니다.
- 개선 조치를 실행한 뒤 같은 기준으로 차트를 다시 그려 효과를 확인합니다.
함께 보면 좋은 글
앞선 32번 글에서 특성요인도로 불량 원인을 정리하는 방법을 다뤘으니, 파레토 차트로 대상을 고른 뒤 이어서 활용해 보세요. 원인 분석부터 재발방지까지의 전체 흐름은 품질 불량 원인 분석 방법에서 볼 수 있습니다. 개선 후 공정 변화를 계속 지켜보려면 관리도가 도움이 되고, 데이터의 신뢰성이 걱정된다면 MSA 글을 먼저 읽어 보세요. 일부만 검사할 때의 해석은 샘플링 검사 글에서 이어집니다.
자주 묻는 질문(FAQ)
파레토 차트는 데이터가 몇 개 이상이어야 의미가 있나요?
정해진 최소 개수는 없지만 너무 적으면 우연한 쏠림이 크게 보일 수 있습니다. 몇 주에서 한 달 이상의 기간을 모으고 기간을 바꿔 경향이 유지되는지 확인하는 편이 안전합니다.
80대 20 법칙이 맞지 않으면 차트가 틀린 건가요?
아닙니다. 80대 20은 경험적 경향일 뿐이며 공정마다 분포가 다릅니다. 막대가 고르게 분포한다면 한 가지 항목을 고르기보다 공통 원인이나 공정 전반을 의심해 보세요.
건수와 금액 중 무엇으로 그려야 하나요?
목적에 따라 다르며 둘 다 그려 비교하는 것이 좋습니다. 건수는 발생 빈도를, 금액은 경영 영향을 보여 주므로 순위가 달라지면 그 차이가 중요한 단서입니다.
엑셀로도 파레토 차트를 만들 수 있나요?
가능합니다. 건수를 내림차순으로 정렬하고 누적비율 열을 계산한 뒤 막대와 꺾은선 조합 그래프로 그리면 됩니다. 버전에 따라 파레토 차트 기능이 따로 있을 수 있으니 사용 중인 프로그램에서 확인하세요.
파레토 차트는 얼마나 자주 다시 그려야 하나요?
개선 조치를 한 직후와 정해진 주기, 예를 들어 월 단위로 다시 그리는 것이 일반적입니다. 상위 항목이 줄어들면 순위가 바뀌므로 다음 개선 대상을 정하는 데도 활용하세요.
